Полки кабельные (для кабельных лотков)
Полки кабельные (для кабельных лотков) К1160 — К1163 предназначены
для прокладки на них проводов кабелей лотков и коробов. Для крепления
полки к стойке хвостовик полки вставляется в отверстие стойки и
поворачивается ключом К1156 на угол 90 градусов. При этом
обеспечивается электрическое соединение полки со стойкой.
Материал: листовая сталь, оцинкованная методом горячего цинкования 08 ПС. Толщина
стали 2 мм.
Назначение:
Кабельные полки предназначены для прокладки по ним кабельных линий с применением кабельных лотков, кабельных коробов или узлов крепления высоковольтных кабелей.

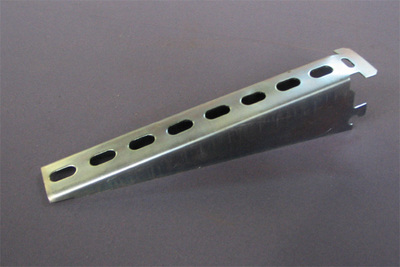

Кабельная полка представляет собой П-образный профиль, расширяющийся к основанию, что обеспечивает устойчивость полке при креплении к кабельной стойке. В основании кабельная полка имеет хвостовик специальной формы. Для крепления полки к стойке хвостовик полки вставляется в перфорацию стойки и поворачивается на 90°. При этом обеспечивается электрическое соединение полки со стойкой.
Для изготовления полок используется сталь толщиной 2 мм с полимерно-порошковым или цинковым покрытием. Длина полки может быть: 177, 265, 357, 446 мм. Кабельная полка имеет овальную перфорацию для возможности фиксации относительно себя лотка или кабеля при прокладке кабельной трассы.
Рабочая нагрузка на одну полку не должна превышать 40 кг, предельно допустимая нагрузка составляет 120 кг.
Структура условного обозначения:
К116хц L S
К - кабельная полка
х - индекс кабельной полки: 0, 1, 2, 3
L - длина кабельной полки, м
S – толщина металла, мм
ц - оцинкованная
Цены на полки кабельные
| |
К-1160ц |
К-1161ц |
К-1162ц |
К-1163ц |
| Длина вылета,
мм |
160 |
250 |
340 |
430 |
| |
23,36р. |
35,05р. |
46,73р. |
62,30р. |
Характеристики Полки кабельные
