В качестве контроллера телемеханики счетчик выполняет функции удаленного сбора данных от других счетчиков, от реле контроля напряжений и MODBUS устройств, подключенных по линиям RS485. Может работать в режимах MODBUS RTU Slave, MODBUS RTU Master. Имеет встроенные каналы дискретного ввода-вывода (каналы ТС и ТУ). Чтение параметров подключенных устройств, состояния датчиков и управление дискретными выходами возможно из систем верхнего уровня и локального Веб-интерфейса.
Обмен данными с системами АИИС КУЭ, АСУ ТП, АСТУЭ, ТМ, СДТУ и локальной автоматизации выполняется по каналам Ethernet, LTE. Поддерживаются протоколы СПОДЭС и «Меркурий». Обмен данными с системами верхнего уровня производится по протоколам MODBUS TCP, МЭК 870-5-104 и OPC UA.
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5 / 9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт/В*А | 6 / 30 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | срок службы |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 5 |
| Наработка на отказ, не менее, ч | 320 000 |
| Рабочий диапазон температур, °С | от -45 до +70 |
| Масса, не более, кг | 2,1 |
| Габаритные размеры, мм | 173,5x78x288,5 |
| Класс точности счетчиков (актив. / реактив.): | |
| • трансформаторного включения: | 0,2S/0,5 или 0,5S/1 |
| • прямого включения: | 0,5/1 или 1/2 |
| Номинальное напряжение, В: | |
| • трансформаторного включения: | 3*57,7/100 или 3*230/400 |
| • прямого включения: | 3*230/400 |
| Базовый / максимальный ток, А: | |
| • трансформаторного включения: | 1/2; 1/10; 5/10 |
| • прямого включения: | 5/60; 5/80; 5/100 |
| Ток перегрузки для счетчиков прямого включения в течение 10 мс: | 30*I макс |
| Ток перегрузки для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
| Чувствительность при измерении активной энергии, А: | |
| • трансформаторного включения: | 0,001∙Iном |
| • прямого включения: | 0,004∙Iб |
| Максимальное количество опрашиваемых счетчиков электроэнергии и измерительных приборов, шт: | 256 |
| Рекомендуемое количество счетчиков электроэнергии и измерительных приборов для опроса по одной линии RS485 без использования повторителей, шт: | 32 |
| Независимые гальванически изолированные порты RS-485, шт: | 2 |
| Поддерживаемая скорость передачи данных по интерфейсам RS485, бит/с: | 1 200…115 200 |
| Порт Ethernet 10/100 Mbit/s, шт: | 1 |
| Гальванические изолированные дискретные входы, шт: | 4 |
| Параметры дискретных входов: | |
| • максимальный ток опроса датчиков дискретных входов, мА на канал: | 5 |
| • напряжение опроса датчиков дискретных входов, В, общий провод положительный: | 24 |
| Гальванически изолированные выходы телеуправления, шт: | 2 |
| Коммутационная способность выходов телеуправления: | |
| • переменный ток, А: | 3 |
| • переменное напряжение, В: | 250 |
| • время переключения, мс, не более: | 8 |
| Встроенный GSM (GPRS/3G/LTE) модем: | есть |
| Точность синхронизации часов реального времени, мс: | ±1 |
| Модификация | Номинал. напряж., В | Номинал. (максим.) ток, А |
Класс точн. | Интерфейсы, реле | |
|---|---|---|---|---|---|

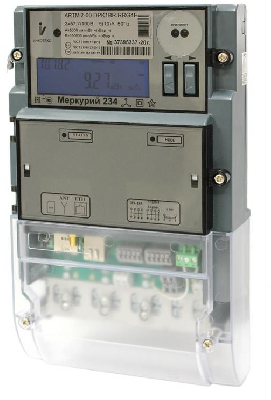

| 1 | Меркурий 234 ARTM2-00 (D)PK1BR.RRG4E | 3x57,7/100 | 5 (10) | 0,2S/0,5 | Ethernet, Оптопорт, 4 ТС(ТИИ), 3xRS-485, LTE. |
А — учёт активной энергии;
R — учёт реактивной энергии;
Т — наличие внутреннего тарификатора (наличие двух электронных пломб);
М — модернизированный корпус (наличие сменных модулей);
2 — двунаправленный (прием и отдача);
nn — код номинального/максимального тока, напряжения и класса точности;
| nn | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности |
| 00 | 3*57,7/100 | 5 | 10 | 0,2S/0,5 или 0,5S/1 |
Функциональные возможности (DPKxB)
D – интерфейсы конфигурированы для работы по протоколу DLMS/COSEM, СПОДЭС;
Р – расширенные программные функции;
Kn — многофункциональные входы/выходы (K1 — 4 канала дискретного ввода, K2 — 4 канала дискретного ввода, 2 канала дискретного вывода)
В — подсветка ЖКИ;
Тип встроенного интерфейса (RLnGnesEFnC)
Тип сменного модуля (RLnGnesEFnC)
R – интерфейс RS-485;
Ln — модем PLC-n (L2 – PLC-II, L4 – PRIME PLC, L5 – G3-PLC, и др.);
Gn — GSM-модем (G – CSD/GSM/GPRS, G1- DUAL SIM GSM/GPRS, G3 – UMTS/3G, G4 – LTE/4G, G5 – NBIOT, G6 – GSM/GPRS 1 SIM, G7 – NBIOT/LTE/GPRS);
e – eSIM
s – SIMchip формата MFF2
E — Ethernet 10/100 Base –TX;
Fn — радиомодем RF (F03 – ZigBee, F04 – LoRaWAN Лартех, F05 – G3RF-Hybrid, F06 – LPWAN Аура360, F07 – LoRaWAN Вега, F08 – LoRaWAN Комета, F09 – XNB, F10 – LoRaWAN OrionM2M).
