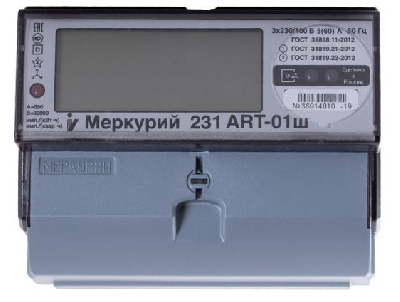

Счетчик Меркурий 231 ART-01ш предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и возможностью передачи информации через оптопорт.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Технические характеристики Меркурий 231 ART-01ш
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5 / 9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,5 | 0,5 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 320 000 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Масса, не более, кг | 0,5 |
| Габариты (ДхШхВ), мм | 120x91x66 |
Метрологические характеристики
| Класс точности счетчиков (актив. / реактив.): | 1/2 |
| Номинальное напряжение, В: | 3*230/400 |
| Базовый / максимальный ток, А: | 5/60 |
| Макс. ток в течение 10 мс: | 30*I макс |
| Чувствительность при измерении активной энергии, А: | 0,02 |
- Минимальные габариты в своем классе, крепление на DIN-рейку
- Оптопорт для программирования тарифного расписания и чтения измеряемых параметров и журналов событий
- Отсутствие магниточувствительных элементов в измерительных цепях и системе питания
- Неразъемная конструкция, разрушаемая при попытке вскрытия
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
- Учет электроэнергии независимо от фазировки токовых цепей (учет по модулю)
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минут
- Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием
- Ведение журналов событий, включая события показателей качества электроэнергии
- Автоматическая самодиагностика с индикацией ошибок
- Энергонезависимая электронная пломба
- Запись несанкционированных воздействий в нестираемые журналы событий
- Индикация параметров на ЖКИ при отключенном питании
Условные обозначения: Меркурий 231 ART-01ш
А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;
| ОХ |
Номин. напряжение, В |
Номин(базовый) ток, А |
Максимальный ток, А |
| 01 |
3*230/400 |
5 |
60 |
ш – измерительные элементы – шунты.
