Трехфазный многотарифный счетчик электроэнергии Меркурий230ART-02C(R)N
Счетчики предназначены для учета активной и реактивной электрической
энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных
сетях переменного тока частотой 50 Гц через измерительные трансформаторы
или непосредственно с возможностью тарифного учёта по зонам суток,
учёта потерь и передачи измерений и накопленной информации об
энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Технические особенности счетчика Меркурий 230 ART-02 С(R)N
- класс точности 0.5S, 1.0
- интерфейсы: RS-485; CAN, IrDA, PLC;
- Возможность подключения резервного питания Uрез = 5,5...9 В;
- Измерение мощности, токов, напряжений, частоты, cos fi;
- Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации);
- Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии;
- Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
- Автоматическая самодиагностика с индикацией ошибок;
- Управление нагрузкой через внешние цепи коммутации (УЗО);
- Электронная пломба.
Базовые функции (все модификации):
- Измерение, учёт, хранение, вывод на ЖКИ и передачу по
интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии
раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды
времени:
- всего от сброса показаний
- за текущие сутки и на начало суток
- за предыдущие сутки и на начало суток
- за текущий месяц и на начало месяца
- за каждый из 11 предыдущих месяцев и на начало месяцев
- за текущий год и на начало года
- за предыдущий год и на начало года.
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам
в 16 временных зонах суток для 4-х типов дней. Каждый месяц года
программируется по индивидуальному тарифному расписанию. Минимальный
интервал действия тарифа в пределах суток – 1 минута.
- Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
- Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
- Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
- мгновенных значений активной, реактивной и полной мощности
по каждой фазе и по сумме фаз с указанием направления вектора полной
мощности;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями
- частоты сети
- коэффициентов мощности по каждой фазе и по сумме фаз.
- Задание лимитов активной мощности и энергии и программируемое
управление внешними устройствами отключения нагрузки потребителя (УЗО)
при превышении лимитов.
- Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA.
- Функционирование счётчиков в режиме суммирования фаз "по модулю"
для предотвращения хищения электроэнергии при нарушении фазировки
подключения токовых цепей счётчика.
Дополнительные функции (в зависимости от модификации):
- Хранение двухканального архива значений средних мощностей
активной и реактивной энергии и профиля мощности технических потерь с
произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута.
При 30-ти минутной длительности интегрирования, время переполнения
архивов составляет 85 суток.
- Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
- Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов энергии и мощности…
всего 22 различных события
- Контроль показателей качества электроэнергии (ПКЭ) с занесением в
журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы
нормальных и максимальных значений (по 100 записей на каждое событие)
- Подключение внешнего резервного питания для считывания или
изменения параметров и чтения данных в случае отключения счётчика от
сетевого питания
Варианты исполнений
|
Условное обозначение счетчика
|
Номин. напряжение,
В
|
Номин.
( макс.) ток, А
|
Класс
точности при измерении активной/
реактивной энергии
|
интерфейс
связи
|
журнал ПКЭ
|
профиль
мощности,
профиль
потерь
журнал
событий
|
|
Меркурий 230
ART-02 С(R)N
|
3*230/400
|
10(100)
|
1,0 / 2,0
|
CAN или
RS485
|
-
|
-
|
Технические характеристики
|
Класс точности при измерении
- активной энергии
- реактивной энергии
|
0,5S или 1,0
1,0 или 2,0
|
|
Номинальное напряжение, В
|
3*57,7/100 или 3*230/400
|
|
Номинальный(макс) ток, А
|
5(7,5); 5(60); 10(100)
|
|
Максимальный ток в течении 0.5 сек, А
- для IНОМ=5А
- для IНОМ=10А
|
150
200
|
|
Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 или 230В
- для IНОМ(МАКС)=5(60)А, UНОМ=230B
- для IНОМ(МАКС)=10(100)А, UНОМ=230B
|
0,005
0,020
0,040
|
|
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
|
0,5 / 7,5
|
|
Полная мощность, потребляемая цепью тока не более, В*А
|
0,1
|
|
Количество тарифов
|
4
|
|
Количество тарифных сезонов (месяцев)
|
12
|
|
Скорость обмена, бит/секунду:
- по интерфейсу CAN и RS-485;
- через инфракракрасный порт;
|
300, 600, 1200, 2400, 4800, 9600
9600
|
|
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для ART-00 (UНОМ 57,7 В, I НОМ 5 A)
для ART-01 (UНОМ 220 В, I НОМ 5 A)
для ART-02 (UНОМ 220 В, I НОМ 10 A)
для ART-03 (UНОМ 220 В, I НОМ 5 A)
|
5000/160000
1000/32000
500/16000
1000/160000
|
|
Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации
|
40
10
|
|
Защита информации
|
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
|
|
Диапазон температур, °С
|
от - 40 до +55
|
|
Межповерочный интервал,лет
|
10
|
|
Масса,кг
|
не более 1,5
|
|
Габариты (длина, ширина, высота), мм
|
258*170*74
|
|
Гарантия производителя, лет
|
3
|

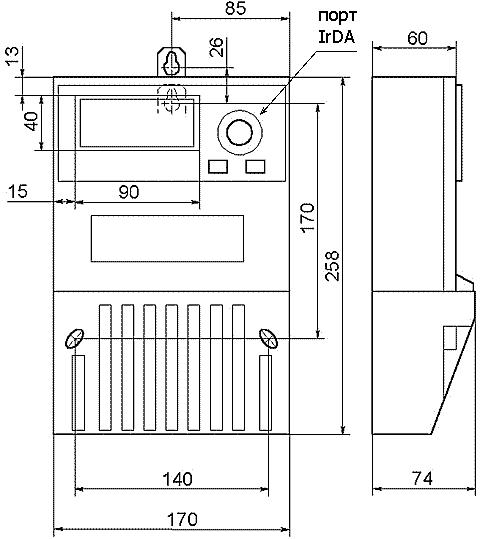

Монтажные размеры
|
